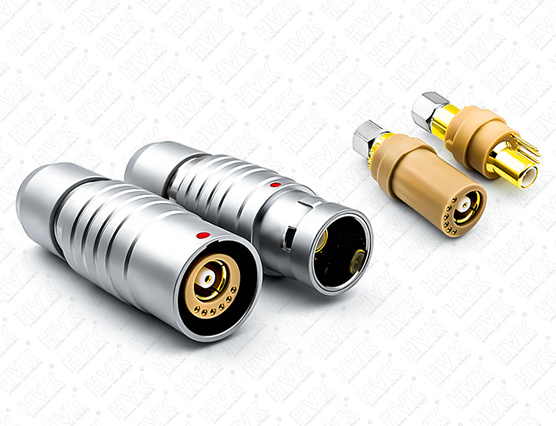

在現代航空電子系統中,同軸航空插頭作為信號傳輸?shù)年P(guān)鍵部件,其電氣隔離性能直接影響整個系統的可靠性和安全性。根據美國航空無線電技術委員會(RTCA)DO-160G標準,航空電子設備必須能夠承受1500Vrms/50Hz持續60秒的耐壓測試而不發生擊穿。本文將從材料選擇、結構設計、工藝控制、測試驗證和環境適應性五個維度,深入分析保證同軸航空插頭電氣隔離性能的技術方案。
1、絕緣材料的科學選擇
介質材料的性能參數是決定電氣隔離能力的首要因素。航空領域常用的聚四氟乙烯(PTFE)介質材料,其體積電阻率高達101?Ω·cm,介電強度超過20kV/mm。美國杜邦公司開發的Teflon AF-2400材料,在保持優異絕緣性能的同時,將介電常數降至1.93±0.02,特別適合高頻信號傳輸。對于高溫環境應用,聚醚醚酮(PEEK 450G)表現出卓越性能,在200℃高溫下仍能保持101?Ω·cm的體積電阻率。材料選擇時需特別注意介質損耗角正切值(tanδ),典型航空級PTFE材料在10GHz頻率下的tanδ≤0.0002,確保高頻信號傳輸時的能量損耗最小化。實驗數據顯示,采用納米Al?O?填充改性的PTFE復合材料,可使耐電弧性能提升40%,表面電阻率提高2個數量級。

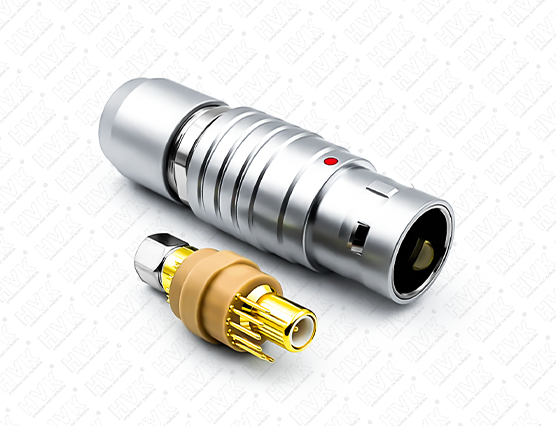

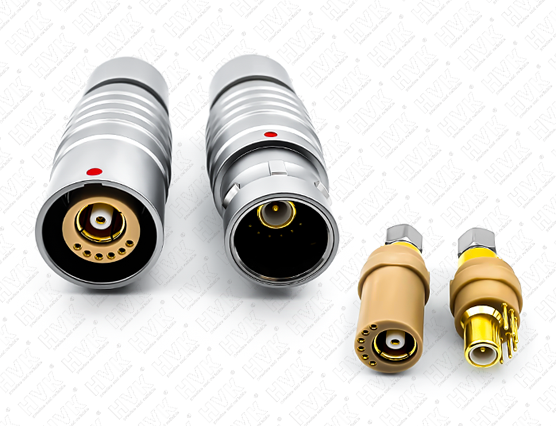

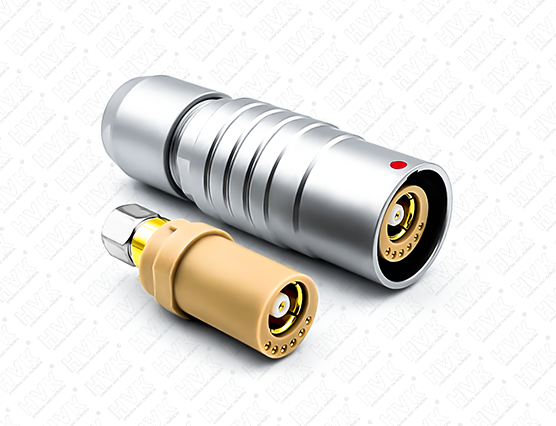

2、多層絕緣結構設計
現代同軸航空插頭普遍采用三重絕緣保障結構:內層為介質支撐體,中層設置絕緣隔圈,外層配置防護套管。德國Rosenberger公司的測試表明,這種結構可將插針間的爬電距離延長300%,使耐壓等級達到3000VAC以上。關鍵設計參數包括:絕緣隔圈厚度≥0.5mm(按IEC 60664-1標準計算),介質支撐體與金屬件的過盈配合控制在0.02-0.05mm范圍內。對于高電壓應用場景,采用分段絕緣設計,在插針軸向設置多個絕緣屏障,每個屏障的電壓梯度控制在500V/mm以內。法國Souriau公司的實驗證明,增加一個絕緣屏障可使放電起始電壓提高60%。結構設計中還需特別注意避免尖端放電,所有金屬邊緣必須進行倒圓處理,曲率半徑≥0.3mm,這能使局部電場強度降低35%以上。
3、精密制造工藝控制
絕緣性能的穩定性高度依賴制造工藝的一致性。注塑成型工藝中,模具溫度需控制在200±5℃,注射壓力維持在80-100MPa,以確保介質材料充分填充且無內部氣泡。美國TE Connectivity的工藝規范要求,絕緣件燒結后的密度偏差不超過±0.02g/cm3,孔隙率≤0.1%。裝配過程中的清潔度控制尤為關鍵,美國MIL-STD-1246C標準規定,關鍵接觸區域微粒污染必須≤5顆/平方厘米(粒徑>5μm)。表面處理工藝方面,絕緣體表面粗糙度Ra應≤0.8μm,過高的粗糙度會使表面電阻下降30%。德國Harting公司的研究顯示,采用等離子體清洗工藝(功率300W,處理時間3分鐘)可使PTFE表面潤濕角從110°降至75°,顯著提高與密封材料的粘接強度。所有絕緣部件必須進行100%的X射線檢測,確保內部無超過Φ0.1mm的氣泡或雜質。
4、多維度測試驗證體系
完整的電氣隔離性能驗證包含四個層級測試:材料級測試(按ASTM D149標準進行介電強度測試)、部件級測試(依據MIL-PRF-39012進行絕緣電阻測量)、組件級測試(執行GJB 1217-91規定的溫度-濕度-偏置試驗)、系統級測試(進行DO-160G第20章的瞬態電壓耐受試驗)。耐壓測試時采用分段升壓法:以500V為步長,每步保持60秒,直至達到2000VAC測試電壓。絕緣電阻測量需在500VDC測試電壓下穩定1分鐘后讀數,要求≥5GΩ(常態)和≥100MΩ(濕熱試驗后)。局部放電測試是評估長期絕緣性能的關鍵,按照IEC 60270標準,在1.5倍額定電壓下,局部放電量必須≤5pC。美國Gore公司的實測數據表明,經過200次熱循環(-55℃至+125℃)后,優質航空插頭的絕緣電阻衰減率應控制在20%以內。高頻性能驗證需進行時域反射計(TDR)測試,阻抗偏差不超過±3Ω(在DC-6GHz范圍內)。
5、極端環境適應性設計
航空電子設備面臨的環境挑戰要求絕緣系統具有特殊防護能力。針對高空低氣壓環境,絕緣結構必須通過DO-160G第4章的低氣壓測試(模擬海拔15000米,氣壓121hPa),在此條件下介電強度會降低30%,設計時需預留足夠余量。防潮設計采用三重防護:材料本身疏水(接觸角>90°)、接口處設置硅橡膠密封圈(壓縮率25±5%)、內部填充防水凝膠(體積電阻率≥101?Ω·cm)。美國ITT Cannon的試驗數據顯示,這種設計可通過96小時鹽霧試驗而不出現絕緣劣化??馆椛湓O(shè)計方面,在絕緣材料中添加0.5-1%的納米級TiO?,可使材料在累計100kGy輻射劑量下的性能保持率提升50%。針對機械振動環境,絕緣支撐結構需通過DO-160G第8章的隨機振動測試(功率譜密度0.04g2/Hz,頻率范圍20-2000Hz),在此條件下絕緣電阻波動應≤10%。熱循環適應性要求絕緣材料與金屬件的熱膨脹系數差異≤5×10??/℃,法國Radiall公司的熱機械分析(TMA)數據顯示,優質航空插頭在-65℃至+200℃范圍內的尺寸變化率應≤0.1%。
6、全生命周期管理策略
保證電氣隔離性能需要貫穿產品整個生命周期。設計階段采用有限元分析(FEA)進行電場仿真,優化絕緣結構中的電勢分布,ANSYS Maxwell軟件模擬顯示,優化后的結構可使最大電場強度降低45%。生產階段實施統計過程控制(SPC),關鍵參數如絕緣層厚度的過程能力指數Cpk必須≥1.67。美國Amphenol Aerospace的質量控制體系要求,每批次產品必須保留5%的樣品進行加速老化試驗(85℃/85%RH條件下1000小時),絕緣性能衰減不得超出初始值的20%。使用維護階段建立定期檢測制度,建議每500飛行小時進行一次絕緣電阻測試,每2000飛行小時進行耐壓測試復檢。退役分析環節同樣重要,德國Lemo公司的失效分析數據庫顯示,80%的絕緣失效案例源于密封老化導致的濕氣侵入,這促使新一代產品采用氟橡膠密封與PTFE絕緣的匹配設計,使產品壽命從10年延長至15年。
保證同軸航空插頭電氣隔離性能是一項系統工程,需要材料科學家、結構設計師、工藝工程師和測試專家的協同創新。國際航空運輸協會(IATA)2022年技術報告指出,采用全維度保障策略的航空插頭,其平均無故障間隔時間(MTBF)已超過100萬小時。未來發展趨勢顯示,基于人工智能的絕緣狀態預測系統正在測試中,通過實時監測局部放電信號和溫度場變化,可提前200小時預測潛在絕緣故障。正如歐洲航空安全局(EASA)認證專家Dr. Hans Müller強調:"航空插頭的絕緣可靠性不是通過最終測試獲得的,而是通過每個環節的精確控制實現的。"隨著新材料(如石墨烯增強復合材料)和新工藝(如3D打印絕緣結構)的應用,同軸航空插頭的電氣隔離性能將邁向新的高度,為下一代航空電子系統提供更安全可靠的互聯保障。
